一、带外壳湿敏电阻      概述:

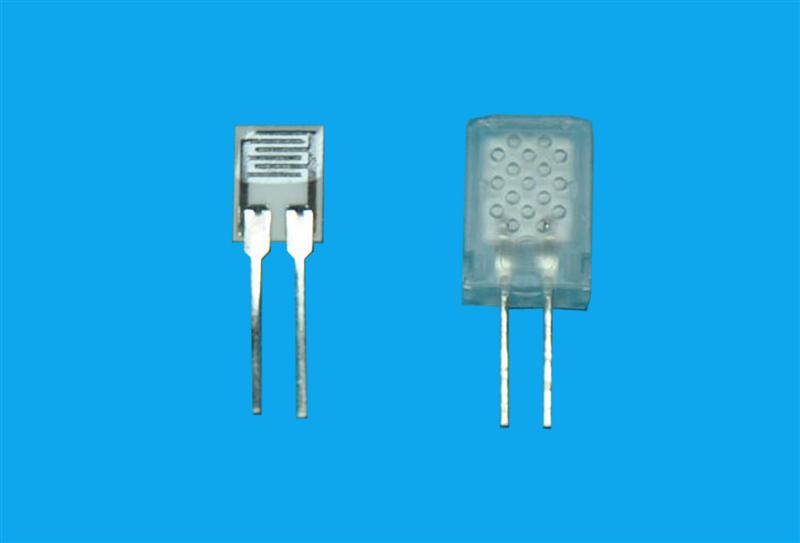

   带外壳湿敏电阻（SJ31A  ），性能稳定可靠，产品一致性好，方便大批量生产。

二、带外壳湿敏电阻  外型尺寸：

      1—引出脚  2—陶瓷基板  3—叉指电极    4—感湿膜

附图（一）外壳尺寸图：12×4.5×15mm    引脚间距：5.08mm

三、带外壳湿敏电阻     标准检定条件：

1. 温度25℃（±1度），测定频率1KHZ，设定工作电压为IVAC（正弦波）；

2. 检测设备为交流电桥（LCR）（备注：不能使用万用表等直流电源）；

3. 采用恒湿发生装置：恒湿交变箱（SJ—1型）；

四、带外壳湿敏电阻    应用领域

1. 工作电压：VPP≤5.5V；

2. 工作频率：500Hz—2000Hz；

3. 工作温度：0℃—50℃；

4. 工作湿度：20%—95%RH；

5. 稳定性：≤2%RH/年；

6. 温度特性：≤0.5%RH/℃；

7. 湿度检测一致性：≤±5%RH；

8. 温度—— 相对湿度—— 阻抗特性关系，如附图（二）所示。

五、带外壳湿敏电阻     产品阻抗特性曲线示意图：

六、带外壳湿敏电阻 产品使用注意事项：

1. 避免硬物或手指接触元件表面，以免划伤或污染感湿膜；

2. 避免工作在结露的环境。

七、带外壳湿敏电阻     适用范围：

 电子万年历、温湿度仪表、数字相框、加湿设备、除湿设备、空调等。
